广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

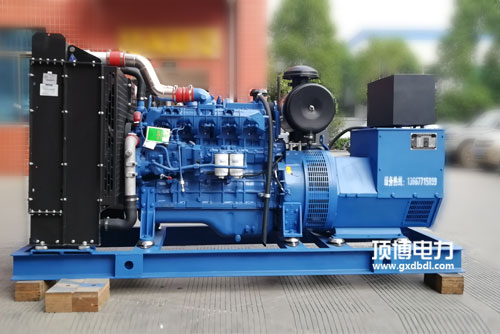

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件项目编号	常开触点数字序号	用途	阐述
2号接插件	101、106	外接电源零线、cf模拟输出	有源打出，1A AC220v
	101、106	I路事情24v电源零线、穿越火輸入	AC 220V
	104. 105	II路操作电压零线、火线零线设置	AC 220V
2号端子排	201、206	刚开为无源把控，倒圆角为有源把控	详情SYK1型
	202	外观无源操纵数据信息导入共公端
	203	与202愈合后L路送电
	204	与202闭合式后O路分闸	I/II路分闸
	205	与202收缩后II路分闸
3号端子排	301. 306	未便用，内已直连	400A上面的转配
	302	无源定位反馈建议走势打印输出公益性端	几乎型为有源打印输出，多种型号规格为无源输
	303	I路送电后与302倒圆角
	304	0路送电后与302合闭
	305	II路送电后与302合拢
8号绝缘端子	401.406	未操作，内控已直连	400A以上的装配工
	402.403	I路分闸后合闭	无源1A AC220V
	404.405	II路分闸后闭拢	无源1A AC220V
5号绝缘端子	501-506	自判定数据信号打出端	400A上选装无源1A AC220v
